Hiện nay, yêu cầu giám sát môi trường ngày càng chặt chẽ, trạm quan trắc tự động đã trở thành giải pháp quan trọng giúp theo dõi chất lượng nước, khí thải và không khí một cách liên tục. Hệ thống này cho phép thu thập và truyền dữ liệu theo thời gian thực về trung tâm quản lý hoặc cơ quan chức năng, từ đó hỗ trợ kiểm soát ô nhiễm và đảm bảo tuân thủ quy định môi trường.
1. Giới thiệu về trạm quan trắc nước thải tự động
Trạm quan trắc nước thải tự động là hệ thống thiết bị được lắp đặt tại các điểm xả thải nhằm đo lường, thu thập và truyền dữ liệu chất lượng nước thải liên tục theo thời gian thực. Hệ thống thường bao gồm các cảm biến đo thông số nước thải như pH, DO, TSS, COD, amoni,...bộ ghi và xử lý dữ liệu (data logger), hệ thống truyền dữ liệu và phần mềm giám sát. Nhờ khả năng vận hành liên tục 24/7 giúp trạm ghi nhận dữ liệu chính xác và gửi trực tiếp về trung tâm quản lý hoặc cơ quan chức năng.
Trong công tác quản lý môi trường, trạm quan trắc nước thải tự động đóng vai trò quan trọng trong việc giám sát chất lượng nước thải trước khi xả ra môi trường. Dữ liệu từ trạm giúp cơ quan quản lý kịp thời phát hiện các dấu hiệu ô nhiễm, theo dõi việc tuân thủ quy định xả thải của doanh nghiệp và cảnh báo sớm các sự cố môi trường. Đồng thời, hệ thống này cũng hỗ trợ doanh nghiệp kiểm soát hiệu quả quá trình vận hành hệ thống xử lý nước thải, góp phần đảm bảo hoạt động sản xuất gắn liền với bảo vệ môi trường.

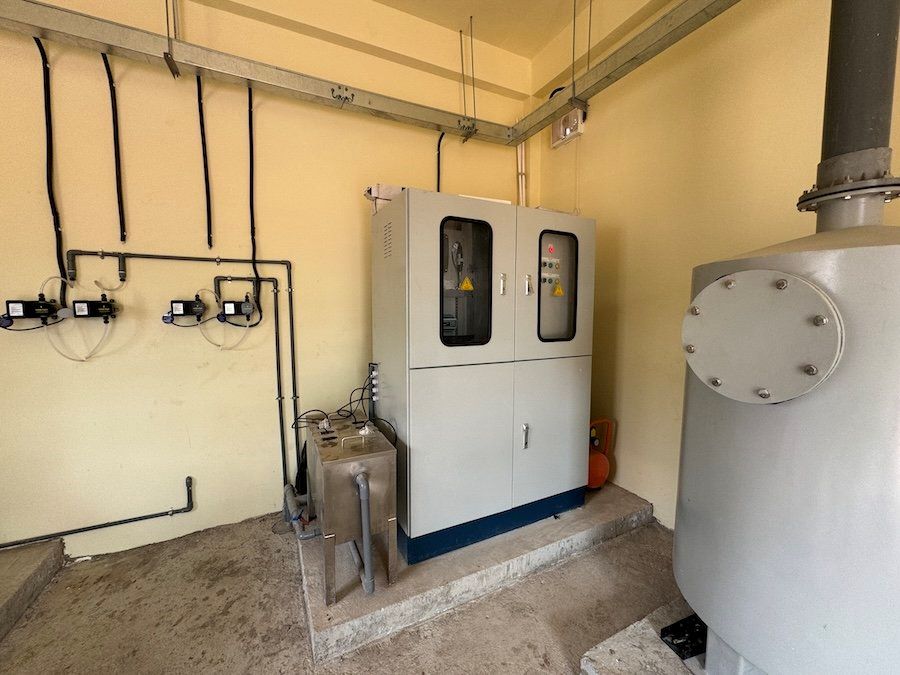

Trạm quan trắc nước thải tự động là hệ thống thiết bị được lắp đặt tại các điểm xả thải
2. Cấu tạo cơ bản của trạm quan trắc tự động
Trạm quan trắc tự động được cấu thành từ nhiều thiết bị khác nhau nhằm đảm bảo quá trình đo lường, thu thập và truyền dữ liệu môi trường diễn ra liên tục. Mỗi bộ phận trong hệ thống đều có vai trò riêng nhưng phải hoạt động đồng bộ để đảm bảo dữ liệu quan trắc chính xác và ổn định.
2.1 Hệ thống cảm biến
Hệ thống cảm biến là thành phần trực tiếp đo các thông số chất lượng nước trong trạm quan trắc nước thải tự động. Các cảm biến được lắp đặt tại điểm lấy mẫu hoặc trong buồng đo để ghi nhận dữ liệu liên tục và truyền tín hiệu về bộ thu thập dữ liệu (data logger) để xử lý và lưu trữ.
Cảm biến pH: Sử dụng để đo độ axit hoặc độ kiềm của nước thải trong quá trình quan trắc. Thông số này giúp đánh giá sự ổn định của nước thải sau xử lý và kiểm soát việc xả thải theo quy chuẩn môi trường.
- Cảm biến DO: Đo lượng oxy hòa tan trong nước thải. Chỉ số này thường được sử dụng để theo dõi hiệu quả của các công trình xử lý sinh học như bể aerotank hoặc bể sinh học hiếu khí.
- Cảm biến TSS: Chức năng đo tổng chất rắn lơ lửng trong nước thải. Thông số này giúp đánh giá mức độ cặn lơ lửng còn lại sau quá trình xử lý và kiểm soát chất lượng nước trước khi xả ra môi trường.
- Cảm biến COD/BOD: Dùng để đánh giá mức độ ô nhiễm hữu cơ của nước thải. Các chỉ số này phản ánh lượng chất hữu cơ trong nước và hiệu quả hoạt động của hệ thống xử lý nước thải.
2.2 Bộ thu thập và xử lý dữ liệu (Data logger)
Bộ thu thập và xử lý dữ liệu, hay còn gọi là data logger, là thiết bị trung tâm của trạm quan trắc tự động. Thiết bị này có nhiệm vụ nhận tín hiệu từ các cảm biến, chuyển đổi thành dữ liệu số và lưu trữ theo thời gian. Ngoài ra, data logger còn thực hiện các chức năng kiểm tra lỗi, đồng bộ dữ liệu và chuẩn hóa thông số trước khi gửi dữ liệu đến hệ thống quản lý hoặc máy chủ.
2.3 Hệ thống truyền dữ liệu
Hệ thống truyền dữ liệu giúp kết nối trạm quan trắc với trung tâm giám sát hoặc cơ quan quản lý môi trường. Nhờ hệ thống này, dữ liệu quan trắc có thể được gửi về máy chủ theo thời gian thực để phục vụ việc theo dõi và phân tích.
- 3G/4G: Sử dụng mạng viễn thông di động để truyền dữ liệu từ trạm quan trắc về máy chủ. Phương thức này có ưu điểm là dễ triển khai và phù hợp với các khu vực không có hạ tầng mạng cố định.
- Ethernet: Phương thức truyền dữ liệu thông qua mạng internet có dây. Kết nối này thường được sử dụng tại các nhà máy hoặc khu công nghiệp có hệ thống mạng ổn định.
- Modbus / RS485: Giao thức truyền thông công nghiệp dùng để kết nối các thiết bị trong trạm quan trắc. Giao thức này có khả năng chống nhiễu tốt và truyền dữ liệu ổn định trong môi trường công nghiệp.
2.4 Hệ thống lấy mẫu và xử lý mẫu
Hệ thống lấy mẫu và xử lý mẫu có nhiệm vụ thu thập mẫu nước hoặc khí từ nguồn cần quan trắc và đưa mẫu đến thiết bị đo. Hệ thống này thường bao gồm bơm lấy mẫu, đường ống dẫn mẫu, bộ lọc và các thiết bị tiền xử lý. Việc lấy mẫu đúng quy trình giúp đảm bảo kết quả đo chính xác và giúp các thiết bị phân tích hoạt động ổn định trong thời gian dài.
Mỗi bộ phận trong hệ thống quan trắc tự động đều có vai trò riêng nhưng phải hoạt động đồng bộ
3. Các lỗi thường gặp của trạm quan trắc tự động
Trong quá trình vận hành, trạm quan trắc tự động có thể gặp nhiều sự cố khác nhau do điều kiện môi trường, thiết bị hoặc hệ thống truyền dữ liệu. Việc nhận biết sớm các lỗi phổ biến sẽ giúp kỹ thuật viên xử lý nhanh chóng và hạn chế ảnh hưởng đến việc giám sát môi trường.
3.1 Lỗi mất tín hiệu truyền dữ liệu
Đây là một trong những lỗi phổ biến khiến dữ liệu quan trắc không gửi được về trung tâm quản lý hoặc cơ quan giám sát.
Nguyên nhân
- Mất sóng 3G/4G: Tín hiệu mạng di động tại khu vực lắp đặt trạm có thể yếu hoặc không ổn định. Điều này khiến quá trình truyền dữ liệu bị gián đoạn hoặc mất kết nối hoàn toàn.
- SIM lỗi: SIM sử dụng cho modem truyền dữ liệu có thể bị khóa, hết hạn hoặc gặp lỗi kỹ thuật. Khi SIM không hoạt động, thiết bị sẽ không thể kết nối với mạng viễn thông.
- Modem hỏng: Modem truyền dữ liệu có thể bị lỗi phần cứng sau thời gian dài sử dụng. Khi modem gặp sự cố, trạm quan trắc sẽ không thể gửi dữ liệu về máy chủ.
- Lỗi cấu hình IP: Thông tin cấu hình IP hoặc cổng kết nối có thể bị sai hoặc bị thay đổi trong hệ thống. Điều này khiến thiết bị không thể kết nối đúng địa chỉ máy chủ nhận dữ liệu.
Cách xử lý nhanh
- Kiểm tra SIM và sóng mạng: Kiểm tra xem SIM còn hoạt động và còn dung lượng data hay không. Đồng thời kiểm tra cường độ sóng tại vị trí trạm để đảm bảo modem có thể kết nối mạng ổn định.
- Khởi động lại modem: Thực hiện tắt và bật lại modem để thiết bị kết nối lại với mạng viễn thông. Trong nhiều trường hợp, việc khởi động lại giúp khắc phục nhanh các lỗi kết nối tạm thời.
- Kiểm tra cấu hình server: Kiểm tra lại địa chỉ IP, port và các thông số cấu hình truyền dữ liệu trong hệ thống. Đảm bảo rằng thiết bị đang kết nối đúng với máy chủ tiếp nhận dữ liệu.
3.2 Lỗi cảm biến đo sai hoặc không ổn định
Cảm biến là bộ phận trực tiếp đo thông số môi trường nên rất dễ bị ảnh hưởng bởi điều kiện bên ngoài. Khi cảm biến hoạt động không ổn định, dữ liệu quan trắc có thể sai lệch so với thực tế.
Nguyên nhân
- Cảm biến bẩn: Sau thời gian hoạt động, bề mặt cảm biến có thể bị bám bẩn bởi cặn, rong rêu hoặc các tạp chất trong nước. Điều này làm ảnh hưởng đến khả năng đo và gây sai số trong kết quả.
- Cảm biến hết tuổi thọ: Mỗi loại cảm biến đều có tuổi thọ nhất định theo khuyến cáo của nhà sản xuất. Khi vượt quá thời gian sử dụng, độ chính xác của thiết bị sẽ giảm đáng kể.
- Chưa hiệu chuẩn: Cảm biến cần được hiệu chuẩn định kỳ để đảm bảo độ chính xác của phép đo. Nếu không hiệu chuẩn theo đúng quy trình, dữ liệu thu được có thể bị sai lệch.
Cách xử lý nhanh
- Vệ sinh cảm biến: Tiến hành làm sạch bề mặt cảm biến bằng dung dịch phù hợp theo hướng dẫn của nhà sản xuất. Việc vệ sinh định kỳ giúp cảm biến hoạt động ổn định và kéo dài tuổi thọ.
- Hiệu chuẩn lại sensor: Thực hiện hiệu chuẩn cảm biến bằng dung dịch chuẩn để đảm bảo kết quả đo chính xác. Quá trình này cần được thực hiện đúng quy trình kỹ thuật.
- Thay cảm biến mới: Nếu cảm biến đã hỏng hoặc vượt quá tuổi thọ sử dụng, cần thay thế thiết bị mới. Việc thay cảm biến giúp đảm bảo dữ liệu quan trắc luôn đáng tin cậy.
3.3 Lỗi mất nguồn trạm
Lỗi mất nguồn khiến toàn bộ hệ thống trạm quan trắc ngừng hoạt động và không thể thu thập dữ liệu. Đây là sự cố cần được xử lý nhanh để đảm bảo việc giám sát môi trường không bị gián đoạn.
Nguyên nhân
- Mất điện lưới: Nguồn điện cung cấp cho trạm có thể bị gián đoạn do sự cố từ hệ thống điện khu vực. Khi mất điện lưới, toàn bộ thiết bị trong trạm sẽ ngừng hoạt động nếu không có nguồn dự phòng.
- Hỏng bộ nguồn: Bộ nguồn chuyển đổi điện áp có thể bị hỏng sau thời gian dài sử dụng. Khi thiết bị này gặp sự cố, các thiết bị trong trạm sẽ không nhận được nguồn điện ổn định.
- Lỗi UPS: UPS có nhiệm vụ duy trì nguồn điện cho trạm khi xảy ra mất điện lưới. Nếu UPS bị lỗi hoặc pin UPS đã chai, hệ thống sẽ không thể tiếp tục hoạt động khi mất điện.
Cách xử lý nhanh
- Kiểm tra nguồn cấp: Kiểm tra nguồn điện đầu vào của trạm để xác định có bị mất điện hay không. Đồng thời kiểm tra các thiết bị bảo vệ như aptomat hoặc cầu chì.
- Kiểm tra UPS: Kiểm tra tình trạng hoạt động và dung lượng pin của UPS. Nếu UPS không hoạt động hoặc pin yếu, cần tiến hành bảo trì hoặc thay thế.
- Thay adapter hoặc bộ nguồn:P Nếu bộ nguồn bị hỏng hoặc cấp điện không ổn định, cần thay thế thiết bị mới. Việc này giúp đảm bảo hệ thống trạm hoạt động ổn định và liên tục.
3.4 Lỗi hệ thống lấy mẫu
Hệ thống lấy mẫu có nhiệm vụ đưa mẫu nước hoặc khí đến thiết bị đo để phân tích. Khi hệ thống này gặp sự cố, các cảm biến có thể không nhận được mẫu đúng tiêu chuẩn và dẫn đến dữ liệu không chính xác.
Nguyên nhân
- Tắc ống lấy mẫu: Đường ống lấy mẫu có thể bị tắc do cặn bẩn, rong rêu hoặc các tạp chất tích tụ theo thời gian. Điều này làm giảm lưu lượng mẫu hoặc khiến mẫu không thể đi vào hệ thống đo.
- Bơm lấy mẫu hỏng: Bơm lấy mẫu có thể bị hỏng do hao mòn cơ học hoặc lỗi điện. Khi bơm không hoạt động, mẫu sẽ không được đưa đến các thiết bị phân tích.
- Van điện từ lỗi: Van điện từ có nhiệm vụ điều khiển dòng chảy của mẫu trong hệ thống. Nếu van bị kẹt hoặc hỏng, quá trình lấy mẫu có thể bị gián đoạn hoặc sai lệch.
Cách xử lý nhanh
- Vệ sinh đường ống: Tiến hành kiểm tra và làm sạch đường ống lấy mẫu để loại bỏ cặn bẩn hoặc vật cản. Việc vệ sinh định kỳ giúp hệ thống hoạt động ổn định hơn.
- Kiểm tra bơm: Kiểm tra tình trạng hoạt động của bơm lấy mẫu và nguồn điện cấp cho bơm. Nếu phát hiện bơm bị lỗi, cần sửa chữa hoặc thay thế thiết bị.
- Thay van: Nếu van điện từ bị hỏng hoặc hoạt động không ổn định, cần thay thế van mới. Điều này giúp đảm bảo dòng chảy của mẫu được kiểm soát chính xác.
3.5 Lỗi dữ liệu không gửi về Sở TNMT
Trong một số trường hợp, trạm quan trắc vẫn hoạt động bình thường nhưng dữ liệu không truyền được về hệ thống của Sở Tài nguyên và Môi trường. Điều này có thể gây gián đoạn việc giám sát và quản lý dữ liệu môi trường.
Nguyên nhân
- Sai chuẩn giao thức truyền: Hệ thống truyền dữ liệu có thể được cấu hình sai chuẩn giao thức theo yêu cầu của cơ quan quản lý. Điều này khiến dữ liệu không thể được hệ thống tiếp nhận.
- Lỗi phần mềm trạm: Phần mềm điều khiển hoặc chương trình truyền dữ liệu trong trạm có thể gặp lỗi. Khi phần mềm hoạt động không ổn định, dữ liệu có thể không được gửi đi đúng cách.
- Lỗi server: Máy chủ tiếp nhận dữ liệu có thể gặp sự cố kỹ thuật hoặc đang bảo trì. Khi server không hoạt động, dữ liệu từ trạm sẽ không thể truyền về hệ thống trung tâm.
Cách xử lý nhanh
- Kiểm tra cấu hình truyền dữ liệu: Kiểm tra lại các thông số cấu hình như địa chỉ IP, port và giao thức truyền dữ liệu. Đảm bảo các thiết lập phù hợp với yêu cầu của hệ thống tiếp nhận.
- Reset bộ ghi dữ liệu: Thực hiện khởi động lại bộ ghi dữ liệu để hệ thống thiết lập lại kết nối truyền dữ liệu. Trong nhiều trường hợp, thao tác này có thể khắc phục lỗi tạm thời của thiết bị.
- Kiểm tra phần mềm gateway: Kiểm tra phần mềm trung gian (gateway) chịu trách nhiệm gửi dữ liệu đến server. Nếu phát hiện lỗi phần mềm, cần cập nhật hoặc cấu hình lại hệ thống.
Việc nhận biết sớm các lỗi phổ biến sẽ giúp kỹ thuật viên xử lý nhanh chóng và hạn chế ảnh hưởng đến việc giám sát môi trường
Tuy nhiên, trong quá trình vận hành thực tế, trạm quan trắc tự động có thể phát sinh nhiều sự cố như mất tín hiệu truyền dữ liệu, lỗi cảm biến hoặc gián đoạn nguồn điện. Việc nhận biết sớm các lỗi thường gặp và có phương án xử lý nhanh sẽ giúp đảm bảo hệ thống hoạt động ổn định, hạn chế gián đoạn dữ liệu và nâng cao hiệu quả quản lý môi trường.
